Geleimte
Brettschichtholz-Bogenbinder werden meist auf Punktfundamente mit einseitig oder
zweiseitig eingespannten Stahlbetonstützen
aufgelegt.
Hierbei
lassen sich die Stahlbetonstützen mit
eingespannten Schüttwänden elegant kombinieren
und ergeben eine abgerundete, saubere Ansicht
von innen und außen. In der Dachkonstruktion
werden Pfetten in Nadelholz oder Brettschichtholz
für den jeweiligen Dacheindeckungstyp verwendet.
Wirtschaftliche Vorteile bringt der Bogenbinder vor allem bei:
- hohen
Spannweiten bei über 15 m
- geringen Dachneigungen ab 3 bis 12°
- hohen Schneelasten
- schweren Dacheindeckungen
- großen Achsabstände
- hohen Anspruch an Korrosionsbeständigkeit
- geringem Anspruch an Brandschutzauflagen
- Schüttguthallen für Getreide, Kartoffeln oder Salz
- Reithallen mit hohen Ansprüchen
- Pferdeställen
- Lagerhallen für Landwirtschaft und Gewerbe
- Hallen als Sonderkonstruktionen
- (Kranbahnenhallen, Flugzeughallen und dgl.)

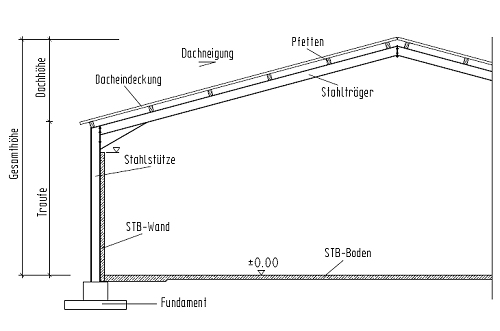

Stahlkonstruktionen
bestehen meist aus einemDreigelenksrahmen, der ebenso auf Punktfundamenten
verankert wird.
Die
Stiehlprofile werden mit den Obergurtprofilen verschraubt und
mit einer sog. Voute am Traufengelenk
ausgesteift.
Die Stahlkonstruktionen werden mit Stahlwandverbänden
ausgesteift. Meist werden in der Dachkonstruktion die
Pfetten als auch im Wandbereich die Riegel in Holz
gewählt. Für hochwertigere Ansprüche können diese
auch durch Stahlpfetten bzw. -riegel ersetzt werden,
die je nach Dacheindeckungsart statisch ausgelegt
sind.
Wirtschaftliche Vorteile bringen Stahlkonstruktionen vor allem bei:
-
kleinen bis mittleren Spannweiten
- hohen Dachneigungen
- hohen Traufenmaßen
- niedrigeren Schneelasten
- leichten Dacheindeckungen
- mittleren Achsabstände
- hohen Anspruch an Hygienestandards
- maximaler Raumausnutzung
- unsymmetrischen Dachkonstruktionen
Vorrangige Verwendungen finden sich bei:
-
Bergehallen für Heu, Stroh und dgl.
- Greiferhallen
- Pultdachhallen
- Produktionshallen für Gewerbe und Handwerk
- Trägersystemhallen für Solar
- bedingt auch Geflügelställe und Rinderställe
Nagelplattenbinder
sind äußerst flexible Dachtragsystememit der man eine Vielzahl an Dachformen konstruieren
kann. Diese reichen von dem meistangewendeten
Dreiecksbinder mit geradem oder Scherenbinder mit
hochgezogenem Untergurt, über Studiobinder mit teils
freiem Innenraum bis hin zu Pultdachbindern, sowie
Sonderformen wie z.B. mit rundem Obergurt.
Die Nagelplattenbinder bestehen i.d.R. aus Nadelholz-
bohlen in Stärken nach Statik und werden je nach
Anwendung und Form, mit den dafür zugelassenen
Nagelplatten gepresst. Die Nagelplatten werden je
nach Anforderung in Edelstahl oder verzinkten Stahlblech
angewendet. Die Binderabstände für Nagelplattenbinder
können von ca. 0,90 bis 1,30 m reichen und werden
einfach auf Holzwände, Mauerwerk oder Betonwände
aufgelegt. Der Dacheindeckung entsprechend sind
letztendlich nur noch Latten bzw. Riegel notwendig.
Wirtschaftliche
Vorteile bringen Nagelplattenbinderkonstruktionen
vor allem bei:
-
getrennten Geschoss- und Deckenräumen
- Pfanneneindeckung ohne Dachschalung
- mittleren bis großen Spannweiten
- anspruchsvollen Dachformen
- allen Schnee- und Dachlasten
- Isolierdeckeneinbauten
Vorrangige Verwendungen finden sich bei:
- Ställe
für Schweine und Geflügel
- Maschinenhallen
- Gewerbebauten mit eingeschossiger Nutzung
- Kartoffellagerhallen
- Kühlhallen
- Wohnhausbau
Brettschichtholz-Zugbandbinder
sind ebenso wie dieBogenbinder aus Leimholz, jedoch aus mehreren
Einzelteilen, die auf der Baustelle Komplimentiert werden
müssen. Sie setzen sich aus zwei Leimholzträgern für
die beiden Dachseiten und einem Zugband aus Stahl
oder Holz, welches zwischen Auflagerhöhe der Binder
und 1/3 der Dachhöhe eingebaut werden kann,
zusammen. Die schlanken Leimbinder und das unauffällige
Zugband verleihen dem Bauwerk einen filigranen und
hochwertigen Charakter, der allerhöchsten Ansprüchen
gerecht wird. Auch die Fundamente und tahlbetonstützen,
auf dem die Konstruktion aufbaut, sind unter statischen
Gesichtspunkten einfach und kostengünstig zu erstellen.
Oberhalb der Konstruktion kann sowohl mit Unterzügen,
Sparren und Latten, als auch mit Pfetten und Latten
aus Holz für die jeweilige Dacheindeckungsart
weitergearbeitet werden.
Wirtschaftliche
Vorteile bringen Brettschichtholz-Zugbandbinder
vor allem bei:
- hohen
Schneelasten
- Dachneigungen über 20°
- schweren Dacheindeckungen
- großen Spannweiten
- mittleren bis weiten Achsabstände
- mittleren Brandschutzanforderungen
Vorrangige Verwendungen finden sich bei:
-
Reithallen
- Maschinenhallen
- Getreide- und Bergehallen
- Milchviehlaufställe
- Produktionshallen für Handwerk und Gewerbe
Eine
der ältesten Bauweisen sind Konstruktionenmit Stützenreihen. Seit jeher wurden mit geringen
Dimensionen und Schnittholz in einfacher und
kostengünstiger Weise Gebäude errichtet.
Die zeitgemäße Weiterentwicklung dieser Bauweise
findet sich in Konstruktionen als Brettschichtholzbindern
mit Stützenreihen in Stahl und eingespannten
Stahlbetonstützen.
In kleinen, kostengünstigen Fundamenten werden die
Stahlbetonstützen eingespannt, um zusätzlich
auftragende Aussteifungen im Innenraum des Gebäudes
zu umgehen. Darauf aufbauend wird für jede Dachseite
ein Brettschichtholzbinder montiert, die je nach Abstand
der Nutzungsmaße mit Stahlrohrstützen unterstützt
werden und am First verbunden sind. Durch die Stützen
im Gebäude kann der Materialeinsatz reduziert und
preiswert gebaut werden. Zusätzlich entfallen hohe
Kosten für die Prüfung der Statik in den meisten Fällen.
Nach Wahl der Dacheindeckung sind oft Holzpfetten
ausreichend, es kann jedoch auch eine Dachschalung
mit Unterspannbahn und Konterlatten und Latten
notwendig sein.
Wirtschaftliche
Vorteile bringen Brettschichtholz-Zugbandbinder
vor allem bei:
-
geringen bis hohen Schneelasten
- flachen bis steilen Dachneigungen
- leichten bis schweren Dacheindeckungen
- mittleren Achsabstände
- mittleren bis großen Gebäudebreiten
Vorrangige Verwendungen finden sich bei:
-
Rinderställe
- Schweineställe
- Schüttgutlagerhallen
- Hallen mit besonderer Nutzung
